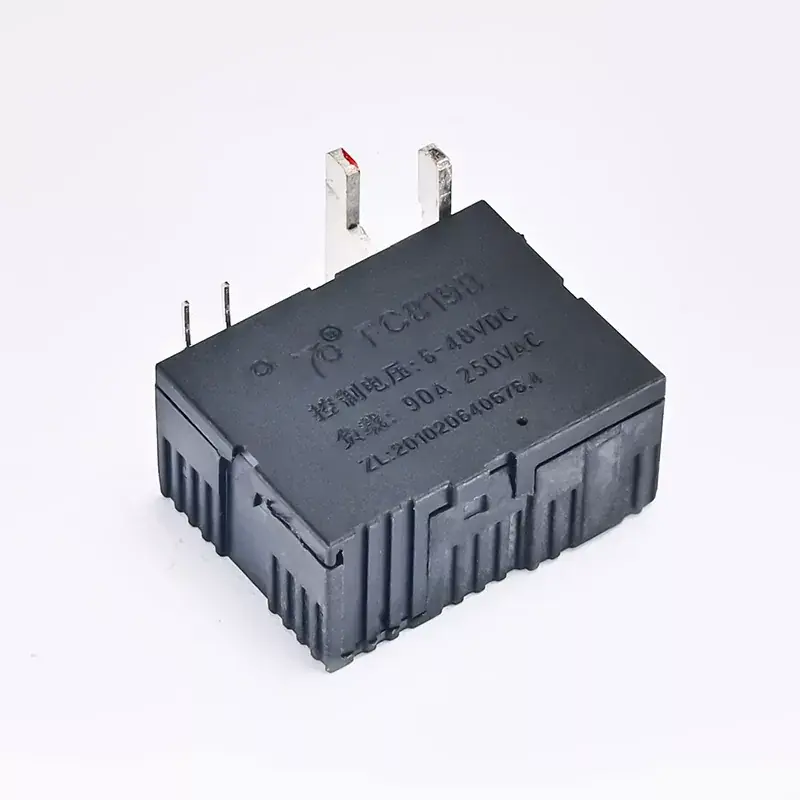

تعتبر المرحلات ذات المزلاج وسيلة فعالة ومنخفضة الطاقة للحفاظ على حالة التبديل.مرحلات الإغلاقتستخدم نبضة قصيرة لتبديل الحالات والبقاء في وضعها النهائي دون طاقة ثابتة، على عكس المرحلات التقليدية التي تحتاج إلى مصدر جهد ثابت للحفاظ على حالتها. يتم فحص التحكم الفعال في مرحل الإغلاق في هذه المقالة.
بعد تشغيله، يحافظ مرحل الإغلاق - الذي يشار إليه أيضًا باسم مرحل ثنائي الاستقرار - على موضعه حتى عند انقطاع التيار الكهربائي. الضبط وإعادة التعيين هما الحالتان المستقرتان. تتسبب نبضات التحكم في تبديل المرحل بين هذه الحالات.
السيطرة أتتابع الإغلاقيعتمد على نوعه – ملف مفرد أو ملف مزدوج.
1. التحكم في مرحل الإغلاق ذو الملف الواحد
يعمل مرحل الإغلاق أحادي الملف بنبضات قطبية متناوبة:
- ضبط المرحل (حالة التشغيل): يؤدي تطبيق نبضة جهد إيجابي إلى تنشيط الملف ونقل نقاط الاتصال الداخلية إلى الوضع المحدد.
- إعادة ضبط المرحل (حالة إيقاف التشغيل): يؤدي تطبيق نبضة جهد سلبي (أو نبضة قطبية عكسية) إلى إعادة جهات الاتصال إلى موضع إعادة الضبط.
للتحكم في مرحل الإغلاق ذو الملف الواحد، يمكنك استخدام:
- دائرة H-Bridge: لتبديل قطبية الجهد المطبق على الملف.
- وحدة التحكم الدقيقة (MCU) ذات المخرجات المزدوجة: يوفر أحد المخرجات نبضًا إيجابيًا والآخر يوفر نبضًا سلبيًا.
2. التحكم في مرحل الإغلاق ثنائي الملف
يحتوي مرحل الإغلاق ثنائي الملف على ملفين منفصلين - أحدهما للإعداد والآخر لإعادة الضبط:
- ضبط المرحل (حالة التشغيل): نبضة قصيرة إلى ملف "الضبط" تنقل جهات الاتصال الداخلية إلى وضع التشغيل.
- إعادة ضبط المرحل (حالة إيقاف التشغيل): نبضة قصيرة إلى ملف "إعادة الضبط" تعيد جهات الاتصال إلى وضع إيقاف التشغيل.
للتحكم في مرحل الإغلاق ثنائي الملف، يمكنك استخدام:
- مفاتيح الضغط على الزر: مفتاح واحد لملف الضبط وآخر لملف إعادة الضبط.
- مخرجات المتحكم الدقيق: مبرمجة لإرسال نبضة إلى الملف الصحيح عند الحاجة.
- دائرة تبديل الترانزستور أو MOSFET: لتشغيل مرحلات الجهد/التيار الأعلى من مصادر التحكم منخفضة الطاقة.
- كفاءة الطاقة: التحكم المناسب يضمن الحد الأدنى من استخدام الطاقة.
- الموثوقية: استخدام تقنية التبديل الصحيحة يمنع حدوث أعطال في المرحل.
- التكامل: يتكامل بسهولة مع أنظمة التشغيل الآلي ووحدات التحكم الدقيقة.
تستخدم العديد من الصناعات مرحلات الإغلاق، بما في ذلك:
تعد الإضاءة الذكية والتطبيقات الموفرة للطاقة أمثلة على التشغيل الآلي للمنزل.
التحكم الصناعي: التبديل الفعال ضروري للأنظمة والآلات الآلية.
الاتصالات السلكية واللاسلكية: تدابير توفير الطاقة وتوجيه الإشارة.
تشمل إلكترونيات السيارات الأجهزة التي تعمل بالبطارية مثل أدوات التحكم في النوافذ الكهربائية.
معرفة نوع lتتابع التتابعواستخدام آلية التبديل المناسبة أمر ضروري للتحكم فيه. يؤدي ضمان التحكم المناسب إلى تمكين التشغيل الموثوق والفعال في مجموعة متنوعة من التطبيقات، سواء باستخدام جسر H، أو وحدة تحكم دقيقة، أو مفاتيح يدوية.
